      D341W大口徑法蘭式通風蝶閥選型分析

    1. 發布日期:2025/1/22      瀏覽次數:208
    2. 提 供 商: 上海精品无码国产自产拍在线观看蜜桃閥門有限公司 資料大小: JPG
      圖片類型: JPG 下載次數: 0
      資料類型: JPG 瀏覽次數: 208
      相關產品:
      詳細介紹: 文件下載    圖片下載

      D341W大口徑法蘭式通風蝶閥選型分析

      蝶閥是一種常用的工業管道設備,廣泛應用於石油、化工、冶金、電力、食品等領域。蝶閥的安裝是一個非常重要的環節,在安裝過程中需要注意一些細節問題,以確保蝶閥的正常運行。那麽蝶閥安裝為什麽要開呢?接下來就為大家詳細介紹蝶閥的安裝步驟及注意事項。通風蝶閥采用與閥體相同材料加工成密封圈,其適用溫度隨閥體選材而定,公稱壓力≤1.0MPa,一般適用於工業、冶金、環保等管道作通風調節介質流量之用。

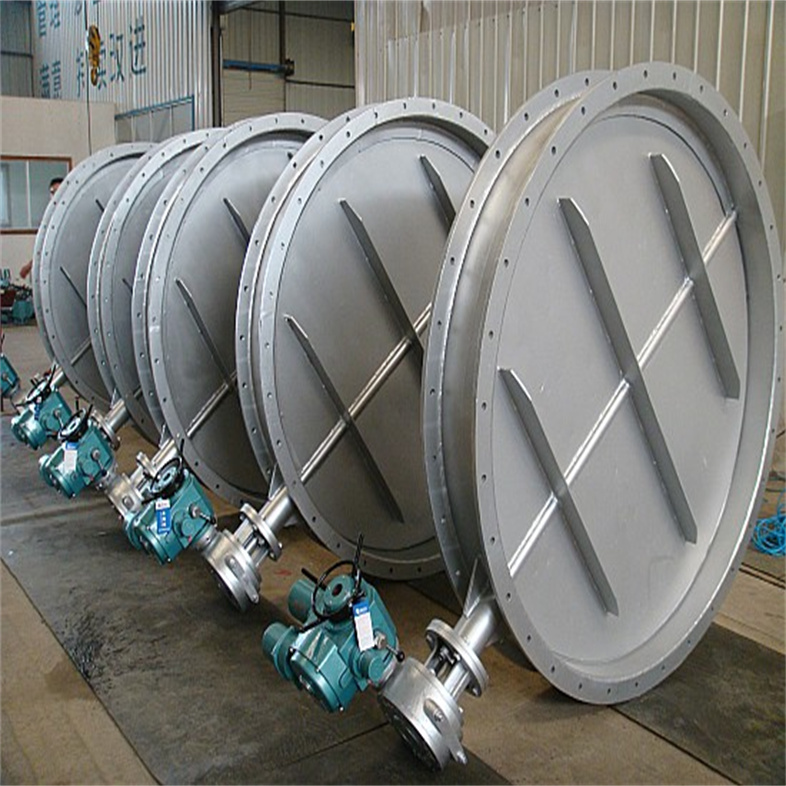

      電動通風蝶閥1 (1).jpg

      D341W大口徑法蘭式通風蝶閥選型分析應用範圍:
      通風蝶閥適用溫度隨閥體選材而定,公稱壓力≤1.0MPa,一般適用於工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風蜜桃激情视频管道中,作為蜜桃激情视频介質調節流量或切斷的管道控製裝置。通風蝶閥在管道中一般應當水平安裝。

      D341W大口徑法蘭式通風蝶閥選型分析的結構特點

      1.采用中線式蝶板與短結構鋼板焊接的新型結構形式設計製造的結構緊湊、重量輕、便於裝置、流阻小、流通量大,操作輕便;

      2.內無連杆、螺栓等、工作可靠、使用壽命長。可以多工位安裝,不受介質流向影響 廣泛適用於建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa管道上,用途:本蝶閥是一種非密閉型蝶閥。用以連通、啟閉或調節介質量。

      D341W大口徑法蘭式通風蝶閥選型分析工作原理

      通風蝶閥由手輪或者蝸輪,電動、氣動等帶動驅動,使蝶板在90°範圍內自由轉動以達到啟閉或調節介質流量的目的。通風蝶閥作為一種用來實現管路係統通斷及流量控製的部件,已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。已公知的蝶閥技術中,其密封形式多采用密封結構,密封材料為橡膠、聚四氟乙烯等。由於結構特征的限製,不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。

      現有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥,閥體和閥座為連體構件,閥座密封外表層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上,這種蝶閥與現有蝶閥相比具有耐高溫,操作輕便,啟閉無摩擦,關閉時隨著傳動機構的力矩增大來補償密封,提高了蝶閥的密封性能及延長使用壽命的優點。

      電動通風蝶閥1 (2).jpg

      D341W大口徑法蘭式通風蝶閥選型分析按工作壓力分類

      1.真空蝶閥。工作壓力低於標堆大氣壓的蝶閥。

      2.低壓蝶閥。公稱壓力PN<1.6MPa蝶閥。

      3.中壓蝶閥。公稱壓力PN為2.5--6.4MPa蝶閥。

      4.高壓碟閥。公稱壓力PN為100--80.0MPa蝶閥。

      5.超高壓蝶閥。公稱壓力PN>100MPa蝶閥。

      D341W大口徑法蘭式通風蝶閥選型分析通風蝶閥按工作溫度分類

      1.高溫蝶閥。t>450℃的蝶閥 2.中溫碟閥。<120℃ 3.常溫蝶閥。<一40℃4.低溫蝶閥。<一100℃超低溫蝶閥。t<一100℃蝶閥

      通風蝶閥按連接方式分類

      1.對夾式蝶閥 2.法蘭蝶閥 3.支耳式蝶閥 4.焊接式蝶閥

      按結構形式分類

      1.中心密封蝶閥 2.單偏心密封煤閥 3.雙偏心密封蝶閥 4.三偏心密封蝶閥

      按密封麵材質分類

      1.軟密封蝶閥。

      1.密封副由非金屬軟質資料對非金屬軟質材料構成。

      2.密封副由金屬硬質資料對非金屬軟質材料構成。

      3.金屬硬密封蝶閥。密封副由金屬硬質資料對金屬硬質資料構成。

      電動通風蝶閥1 (3).jpg

      D341W大口徑法蘭式通風蝶閥選型分析分類施工及安裝要點

      1.裝置位置、高度、進出口方向必需符合設計要求,注意介質流動的方向應與閥體所標箭頭方向一致,連接應牢固緊密。

      2.閥門裝置前必需進行外觀檢查,閥門的銘牌應符合現行國家規範《通用閥門標誌》GB12220規定。對於工作壓力大於1.0MPa及在主幹管上起到切斷作用的閥門,裝置前應進行強度和嚴密性能試驗,合格後方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,繼續時間不少於5min閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗繼續的時間符合GB50243要求。

      D341W大口徑法蘭式通風蝶閥選型分析通風蝶閥結構特點:
      1、通風蝶閥設計新穎、合理,結構,重量輕,啟閉迅速。
      2、蝶閥操力矩小,操作方便,省力靈巧。
      3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
      4、內無連杆、螺栓等、工作可靠、使用壽命長,不受介質流向影響

      通風蝶閥標準規範:
      設計製造標準:GB/T 12238-1989;JB/T8692-1998
      結構長度標準:GB/T 12221-2005
      連接法蘭標準:GB/T 9115.1
      壓力溫度等級:GB/T 12224-2005
      試驗檢驗標準:GB/T 13927-2008

      D341W大口徑法蘭式通風蝶閥選型分析主要技術參數

      電動通風蝶閥1 (10).jpg

      公稱通徑

      DN(mm)

      50~2000

      公稱壓力

      PN(MPa)

      0.05

      0.25

      0.6

      試驗壓力 Ps(MPa)

      強度試驗

      0.075

      0.375

      0.9

      密封試驗

      ≤1.5%泄漏量

      適用介質

      煤氣、含塵蜜桃激情视频、煙道氣等

      驅動形式

      手動、蝸杆蝸輪傳動、氣傳動、電傳動



      通風蝶閥零件材料與工況:



      零件名稱

      材料

      閥體

      鑄鋼、不鏽鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料

      蝶板

      鑄鋼、不鏽鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料

      密封圈

      與閥體相同

      閥杆

      碳鋼、 2Crl3、不鏽鋼、鉻鎳鉬鈦鋼

      填料

      柔性石墨



      蝶閥密封材料選用和適用溫度



      材料品種

      碳素鋼

      低溫碳鋼

      合金鋼

      奧氏體不鏽鋼

      鉻鉬鋼

      代號

      WCB

      LCB

      WC6或WC9

      C5或C12

      鉻 Cr-18型、304、31 6

      12CrMoV

      耐最高溫度

      425℃

      345℃

      595℃

      650℃

      600℃

      560℃

      耐溫度

      -29℃

      -46℃

      -29℃

      -29℃

      -196℃

      -40℃

      適用工作溫度

      ≤ 25℃

      ≤345℃

      ≤595℃

      ≤ 650℃

      ≤600℃

      ≤560℃


















      D341W大口徑法蘭式通風蝶閥選型分析係列連接尺寸


      公稱通徑

      結構長度
      (標準值)

      外形尺寸
      (參考值)

      連接尺寸 (標準值)

      參考重量
      (kg)

      0.05MPa、0.25MPa

      O.6MPa

      mm

      inch

      L

      H

      H1

      D

      D1

      D2

      Z-d

      D

      D1

      D2

      Z-d

      100

      4

      120

      105

      219

      210

      170

      144

      4-18

      210

      170

      144

      4-18

      20

      125

      5

      120

      120

      234

      240

      200

      174

      8-18

      240

      200

      174

      8-18

      25

      150

      6

      120

      132

      247

      265

      225

      199

      8-18

      265

      225

      199

      8-18

      29

      200

      8

      140

      160

      403

      320

      280

      254

      8-18

      320

      280

      254

      8-18

      47

      250

      10

      140

      187

      433

      375

      335

      309

      12-18

      375

      335

      309

      12-18

      67

      300

      12

      170

      220

      465

      440

      395

      363

      12-22

      440

      395

      363

      12-22

      78

      350

      14

      170

      245

      539

      490

      445

      413

      12-22

      490

      445

      413

      12-22

      96

      400

      16

      190

      270

      543

      540

      495

      463

      16-22

      540

      495

      463

      16-22

      130

      450

      18

      190

      297

      571

      595

      550

      518

      16-22

      595

      550

      518

      16-22

      142

      500

      20

      190

      322

      644

      645

      600

      568

      20-22

      645

      600

      568

      20-22

      191

      600

      24

      210

      377

      701

      755

      705

      667

      20-26

      755

      705

      667

      20-26

      230

      700

      28

      210

      430

      753

      860

      810

      772

      24-26

      860

      810

      772

      24-26

      250

      800

      32

      210

      487

      807

      975

      920

      878

      24-30

      975

      920

      878

      24-30

      320

      900

      36

      250

      537

      973

      1075

      1020

      978

      24-30

      1075

      1020

      978

      24-30

      410

      1000

      40

      250

      587

      1023

      1175

      1120

      1078

      28-30

      1175

      1120

      1078

      28-30

      510

      1200

      48

      250

      687

      1153

      1375

      1320

      1280

      32-30

      1405

      1340

      1295

      32-33

      720

      1400

      56

      300

      760

      1810

      1575

      1520

      1480

      36-30

      1630

      1560

      1510

      36-36

      1270

      1600

      64

      300

      895

      1815

      1790

      1730

      1690

      40-30

      1830

      1760

      1710

      40-36

      1730

      1800

      72

      300

      995

      1920

      1990

      1930

      1890

      44-30

      2045

      1970

      1918

      44-39

      2750

      2000

      80

      300

      1095

      2025

      2190

      2130

      2090

      48-30

      2265

      2180

      2125

      48-42

      3050

      二、D341W大口徑法蘭式通風蝶閥選型分析安裝步驟

      電動通風蝶閥1 (13).jpg

      1.準備工作:在安裝蝶閥之前,需要對管道進行清洗和檢查,確保管道的清潔和密封性。同時,需要檢查蝶閥的型號、規格、材質和密封性,以確保與管道的匹配性。

      2.安裝蝶閥:將蝶閥放入管道中,並根據蝶閥的安裝方向和箭頭指示進行正確的安裝。在安裝過程中,需要注意蝶閥的密封性,以確保其正常運行。

      3.連接管道:將蝶閥與管道進行連接,並使用螺栓將其固定。需要注意的是,螺栓的緊固力度要適中,過緊或過鬆都會影響蝶閥的正常運行。

      4.安裝傳動裝置:根據需要,可以安裝傳動裝置,使蝶閥的開關更加方便。在安裝傳動裝置時,需要注意其與蝶閥的匹配性,以及傳動裝置的安裝方向和操作方法。

      5.測試運行:在安裝完成後,需要對蝶閥進行測試運行,以檢查其正常運行。在測試運行時,需要注意蝶閥的開關狀態、密封性和流量控製等方麵。

      三、D341W大口徑法蘭式通風蝶閥選型分析蝶閥安裝注意事項

      1.安裝前需要對管道進行清洗和檢查,確保管道的清潔和密封性。

      2.蝶閥的安裝方向和箭頭指示需要正確,否則會影響蝶閥的正常運行。

      3.螺栓的緊固力度要適中,過緊或過鬆都會影響蝶閥的正常運行。

      4.傳動裝置的安裝需要注意其與蝶閥的匹配性,以及安裝方向和操作方法。

      5.在測試運行時,需要注意蝶閥的開關狀態、密封性和流量控製等方麵。

      四、D341W大口徑法蘭式通風蝶閥選型分析為什麽要開蝶閥?

      蝶閥在安裝前需要開啟,主要是為了檢查蝶閥的開關狀態、密封性和流量控製等方麵,以確保其正常運行。隻有在正常運行的情況下,才能將蝶閥關閉並投入使用。


      一、D341W大口徑法蘭式通風蝶閥選型分析準備工作

      在進行蝶閥的安裝前,需要進行如下準備工作:

      1. 仔細檢查蝶閥的型號、規格和數量是否與要求相符。

      2. 檢查蝶閥的外觀和內部構造是否完好。

      3. 檢查蝶閥的密封圈是否損壞或老化,需要及時更換。

      4. 檢查管道的連接口是否與蝶閥連接口相符,需要進行調整。

      5. 檢查蝶閥的使用環境,確認是否符合其公稱溫度、壓力等要求。

      二、D341W大口徑法蘭式通風蝶閥選型分析安裝要求

      蝶閥的安裝要求如下:

      1. 安裝位置:蝶閥應該安裝在管道的水平段上,不允許安裝在上升段或下降段。

      2. 連接方式:蝶閥的連接方式應根據具體情況進行選擇,常用的連接方式有法蘭連接、螺紋連接、對夾連接等。

      3. 公稱壓力和溫度:蝶閥的公稱壓力和溫度需要符合管道係統的實際要求。當有一個或多個蝶閥安裝於同一管道時,其公稱壓力應相等。

      4. 安裝高度:在水平管道中,蝶閥的中心線與管道中心線平行,兩端與法蘭或對夾連接的管道頂部距離不少於10倍蝶閥公稱直徑。在垂直管道中,蝶閥需要安裝在上遊一側。

      5. 安裝方向:當蝶閥用於控製流量時,在安裝之前需要確定蝶閥流體的流向,使其符合實際要求。

      6. 調節要求:在調節蝶閥時,需要先關閉管道係統並放空,然後進行調節,調節範圍一般為10%到90%開度之間。


      五、D341W大口徑法蘭式通風蝶閥選型分析總結

      蝶閥的安裝是一個非常重要的環節,需要注意細節問題,以確保其正常運行。在安裝前需要對管道進行清洗和檢查,蝶閥的安裝方向和箭頭指示需要正確,螺栓的緊固力度要適中,傳動裝置的安裝需要注意其與蝶閥的匹配性,測試運行時需要注意蝶閥的開關狀態、密封性和流量控製等方麵。通過本文的介紹,相信讀者對蝶閥的安裝步驟及注意事項有了更加深入的了解。
